Abzugsrinne für konstanten Materialfluss ohne Stillstand
Stockendes Schüttgut stoppt Förderlinien und senkt den Durchsatz. Eine Abzugsrinne dosiert die Austragsmenge exakt und vermeidet Stau im Materialfluss. Vicontec konstruiert Anlagen, die das Schüttgut über die gesamte Bunkerlänge gleichmäßig in Bewegung halten.
Funktionsprinzip und Aufbau der Abzugsrinne
Die Abzugsrinnen werden zum Entleeren von Schüttgutbehältern eingesetzt. Ihre Aufgabe ist das Austragen von fließenden Schüttgütern. Sie können mit den Bunkerabzugsrinnen, die Behälter dosiert Entleeren oder auch durch integrierte Schieber verschließen. Somit handelt es sich bei den Abzusgrinnen um die optimale Austragshilfe von Schüttgutbehältern.
Denn eine Abzugsrinne transportiert Schüttgüter von der Entnahmestelle zur nächsten Maschine. Schwingungsantriebe setzen das Material im Mikrowurf in Bewegung. Frequenz und Amplitude stellen Sie pro Material ein.
Kernkomponenten:
Rinnenkörper
aus Stahl oder Edelstahl. Optional mit Verschleißauskleidung und Antihaftbeschichtung
Antriebseinheit
mit Unwuchtmotor, Magnetantrieb oder Richterreger
Steuerung
Bunkerschuh mit höhenverstellbarem Schiebeblech zur Mengeneinstellung
Ausstattung
Staubdichte Einhausung, Kompensatoren und ATEX Ausführung für sensible Bereiche
Gib hier deine Überschrift ein

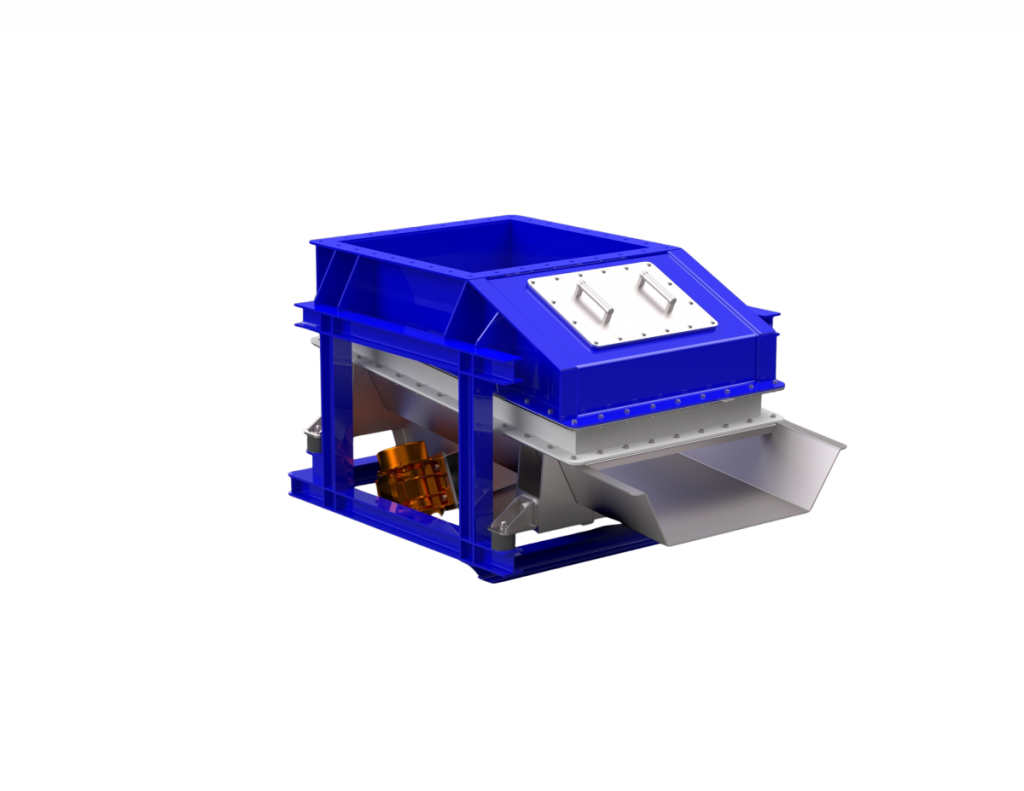

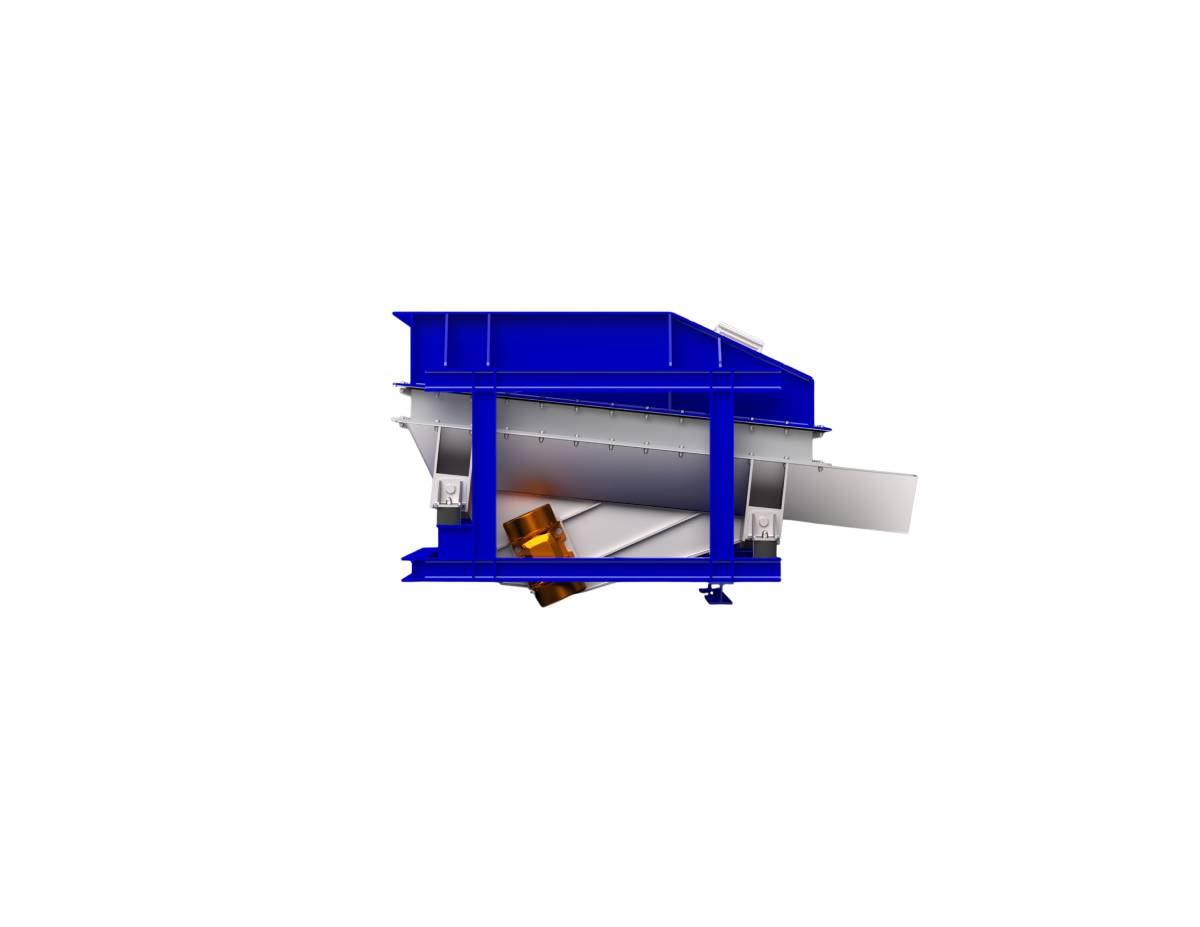

Unsere Bunkerabzugsrinne
Die Bunkerabzugsrinne von Vicontec sorgt für den gleichmäßigen Austrag über die gesamte Bunkerlänge. Sie entleert Bunker vollständig, verhindert Brückenbildung und hält den Materialfluss konstant, selbst bei schwerfließenden Materialien. Jede Anlage entsteht individuell und lässt sich direkt unter bestehende Behälter integrieren.
| Technisches Merkmal | Spezifikation |
|---|---|
| Förderleistung | bis 5000 Tonnen pro Stunde |
| Förderlänge | bis 5000 Millimeter |
| Förderbreite | bis 3000 Millimeter |
| Antrieb | Unwuchtmotoren, Magnetantriebe, Richterreger |
| Optionen | Staubdicht, ATEX zertifiziert, Edelstahl, Untergestell oder Abhängung direkt am Trichter |
| Ausstattung | Verschleißauskleidung, Antihaftbeschichtung, hygienische Ausführung, Schieber, Klappen, Kompensatoren |
Warum Abzugsrinnen über Durchsatz entscheiden
Ein unkontrollierter Materialfluss senkt die Anlagenleistung. Verdichtungen und Brückenbildung führen zu unvollständiger Entleerung, Rückstau und Überlastung der Fördertechnik. In der Folge sinkt der Durchsatz, Siebanlagen arbeiten ungleichmäßig und das Lagervolumen bleibt ungenutzt.
Ohne eine angepasste Abzugsrinne drohen:
- Materialstaus im Bunker, die den Prozessfluss unterbrechen.
- Unregelmäßige Beschickung, die Sieb- und Förderaggregate belastet.
- Unproduktive Stillstände durch häufige manuelle Eingriffe.
- Hoher Reinigungsaufwand durch Anbackungen und Rückstände.
Produktvorteile unserer Abzugsrinnen
Gleichmäßiger Materialaustrag
Die Rinne entnimmt das Schüttgut über die gesamte Bunkerlänge gleichmäßig. Das Material fließt ohne Brückenbildung ab, der Bunker entleert vollständig und nachfolgende Aggregate laufen gleichmäßig.
Volle Flusskontrolle
Die einstellbare Schwingfrequenz und Amplitude steuern die Austragsmenge passend zu Schüttdichte und Fließverhalten. Auch feuchte oder klebrige Materialien laufen kontrolliert ab, ohne Dosierschwankungen.
Belastbare Konstruktion
Verstärkte Seitenwände, verschleißfeste Auskleidung und hochfeste Schweißnähte halten selbst bei hohen Belastungen stand. Die solide Bauweise schützt vor Verformung und sorgt für gleichbleibende Leistung über Jahre.
Schnelle Reinigung
Große Revisionsöffnungen und glatte Innenflächen ermöglichen die Reinigung der Abzugsrinne in wenigen Minuten. Antihaftbeschichtungen verhindern Anhaftungen und reduzieren Stillstände spürbar.
Flexible Integration
Untergestell und Aufhängung passen sich millimetergenau an vorhandene Bunkergeometrien an. So lässt sich die Rinne direkt in bestehende Linien einbinden, ohne Umbauten oder zusätzliche Stützen.
Sichere Ausführung
Staubdichte Einhausungen halten die Umgebung sauber, ATEX Varianten sichern explosionsgefährdete Zonen. Edelstahlversionen ermöglichen hygienische Prozesse in der Lebensmittel- und Chemieproduktion.
So profitieren Sie im Betrieb
- Prozesssicherheit im Betrieb: Gleichmäßiger Austrag sorgt für einen kontinuierlichen Materialfluss und verhindert Stau in der Linie.
- Produktqualität im Prozess: Konstanter Massenstrom sorgt für homogene Beschickung und gleichbleibende Endqualität.
- Anlagenverfügbarkeit im Alltag: Kurze Reinigung und weniger Verstopfungen sichern hohe Laufzeiten pro Schicht.
- Betriebskosten im Überblick: Reduzierter Verschleiß und planbare Wartung senken Service- und Ersatzteilkosten.
- Arbeitsumgebung im Fokus: Staubarme Systeme schützen Personal und erhöhen die Lebensdauer der Technik.
Anwendungsbereiche
Abzugsrinnen von Vicontec sichern den Materialfluss in zahlreichen Industrieprozessen. Sie fördern Schüttgüter kontrolliert und ermöglichen den kontinuierlichen Betrieb von Förderlinien.
- Recycling von Metallschrott: Gleichmäßiger Austrag optimiert den Einsatz von Magnetabscheidern und Sortierern.
- ASR Aufbereitung: Gezielt gesteuerte Schwingung verhindert Brückenbildung bei leichten Kunststofffraktionen.
- Kompost und Biomasse: Antihaftauskleidungen sichern freien Fluss trotz hoher Feuchteanteile.
- Baustoffindustrie: Hohe Förderleistung bei Schüttgütern mit variabler Körnung und Dichte.
- Lebensmittelverarbeitung: Edelstahlvarianten garantieren hygienische Prozesse ohne Rückstände.
Das macht Vicontec aus
Passgenaue Konstruktion
Wir konstruieren jede Rinne individuell nach Bunkergeometrie, Materialeigenschaften und Leistungsziel. Das garantiert maximale Entleerung und optimale Durchsatzleistung.
Eigene Fertigung
Unsere Produktion ermöglicht Sondergrößen, kurze Lieferzeiten und individuelle Anpassungen. Jedes System entsteht abgestimmt auf Ihre Anlagenparameter.
Systemintegration
Wir kombinieren Abzugsrinnen mit Sieben, Dosierrinnen, Wendelförderern und Förderrohren zu kompletten Linienlösungen. Das sichert einen störungsfreien Gesamtfluss.
Kontakt
Verhindern Sie Stau und sichern Sie den konstanten Materialfluss in Ihrer Anlage. Senden Sie uns Materialdaten, Feuchte und gewünschte Förderleistung. Wir legen Ihre Abzugsrinne exakt aus und liefern das passende System.
FAQ: Häufige Fragen zur Abzugsrinne
Wie regle ich die Fördermenge?
Sie stellen die Fördermenge über Frequenz und Amplitude des Antriebs ein. Der Bunkerschuh mit Schiebeblech begrenzt zusätzlich die Öffnung, während Klappen am Auslauf den Strom gleichmäßig verteilen. Diese Kombination ermöglicht eine genaue Steuerung der Austragsmenge.
Wann ist eine staubdichte Ausführung sinnvoll?
Feine oder trockene Materialien erzeugen Partikel, die den Arbeitsplatz belasten. Eine geschlossene Bauform schützt Personal und Maschinen dauerhaft vor austretenden Partikeln. In explosionsgefährdeten Bereichen erhöht eine ATEX Ausführung zusätzlich die Sicherheit.
Worin liegt der Unterschied zur Dosierrinne?
Die Abzugsrinne regelt den Austrag aus Bunkern, während die Dosierrinne den Materialfluss zu nachfolgenden Maschinen feinsteuert. Beide Systeme ergänzen sich, um einen gleichmäßigen und kontrollierten Prozess zu gewährleisten.
Wie unterscheidet sich der Wendelförderer?
Der Wendelförderer transportiert Material vertikal und nutzt den verfügbaren Raum vollständig aus. Er ergänzt die Abzugsrinne am Bunker, indem er das geförderte Material auf die nächste Ebene übergibt, ohne zusätzliche Fläche zu beanspruchen.
